由壬（Union）是一种可快速拆装的管道连接件，在石油钻采、压裂、固井等高压流体作业
中不可或缺。我公司位于河北景县，具备明显的产业集群优势，产品在锻造工艺、标准合规
性及互换性上通常有较强竞争力。以下分两部分说明。
一、由壬详细介绍
1. 定义与别名

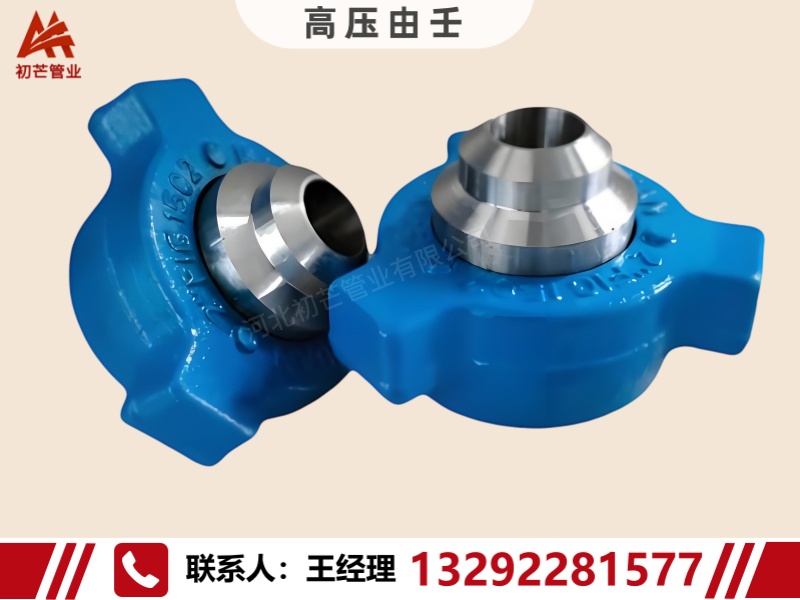

由壬又称活接头、管接、锤击由壬（英文 Hammer Union）。它是一种能方便安装拆卸的
管道连接件，特点是不动管子即可将两管分开，便于检修。在石油现场，常按音译称为“由
壬”或“由任”。
2. 结构组成
典型由壬由三到四部分组成：
· 公头（球型接头）：带密封槽的球面端。
· 母头（喇叭口接头）：承接公头的锥面或平面端。
· 翼形螺母（紧帽）：通过锤击或手动拧紧，锁紧公母头。
· 密封圈：置于公头密封槽内，材质根据介质选择（如 NBR 耐油、EPDM 耐酸碱/蒸汽、
FKM 耐高温/腐蚀）。
3. 工作原理与密封形式
通过翼形螺母的螺纹旋紧，迫使公头球面与母头锥面（或平面加垫）紧密贴合，同时压缩密
封圈形成双重密封。密封面形式主要有平面（带垫）、球面、锥面三种。球面设计允许一定
角度的偏斜（如 Fig1003 型允许约 15° 偏斜），适应管线不对中工况。
4. 常见型号与压力等级
由壬按 FIG 编号区分压力等级与尺寸，常见系列包括：
· 低压/中压：FIG100（1000 psi）、FIG200/206（2000 psi）、FIG300（3000 psi）、
FIG400/402（4000 psi）、FIG602（6000 psi）。
· 高压：FIG1002（10000 psi）、FIG1502（15000 psi）、FIG2002（20000 psi）。
其中 FIG1502 是压裂、固井作业中最常用的高压型号，工作压力通常为 15,000 psi。
5. 连接方式
· 螺纹连接：管线螺纹（NPT）或油管螺纹（TBG）。
· 焊接连接：对焊或承插焊。

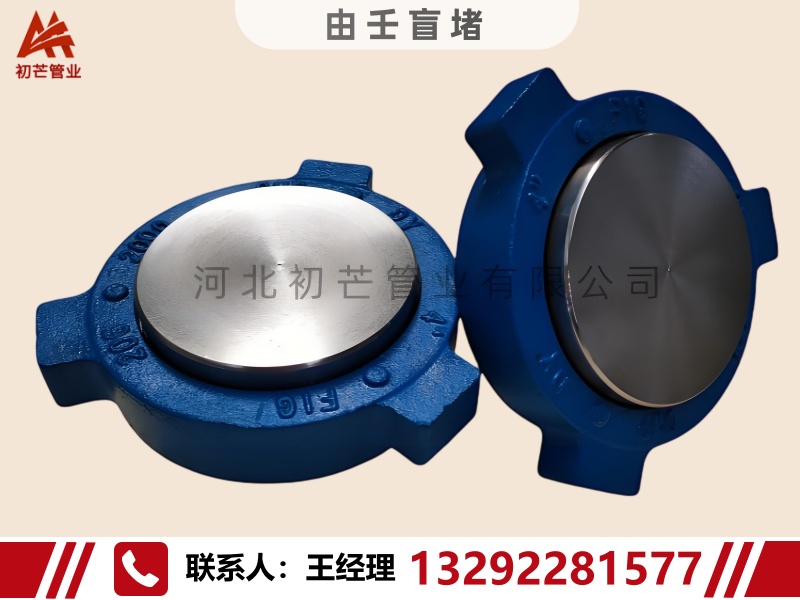

· 端部密封连接：无压力密封端头。
6. 应用场景
广泛应用于油田钻井、固井、测井、试油、酸化压裂、连续油管、固控系统泥浆罐连接及海
洋平台高压流体作业。
二、由壬产品优势
1. 材质与锻造工艺优势
· 高强度合金钢锻件：采用 AISI 4140/4130 等合金钢模锻成型，金属流线连续，组织致密，
承压能力强。
· 严格热处理：确保金相组织均匀一致，避免软点，保证在高压力（可达 20,000 psi）下
的结构稳定性。
· 材料可追溯：完全符合 ASTM 与 AISI 标准，并提供材质证明。
2. 标准合规性与认证
· 产品技术指标符合 API Spec 6A 标准，适用于井口装置与采油树设备。
· 抗硫化氢（H2S）系列按 NACE MR-0175 标准设计制造，适用于酸性气体环境。
· 焊接坡口尺寸符合 API Spec 16C 规范，便于现场施焊。
3. 密封可靠性与互换性
· 密封圈选材考究：采用优质进口胶料压制，耐腐蚀、耐压，使用寿命长。
· 国际互换性：连接尺寸均为英制，密封圈与结构尺寸可与美国 FMC、SPM 等国际主流
品牌产品完全互换，方便客户替换与库存管理。
· 彩色标识：按压力等级对螺母或零件进行彩色涂装（如 1502 型通常为红色/黑色），便于
现场快速识别，防止误用。
4. 加工精度与细节设计
· 数控加工：球面接头与 LP 螺纹由高精度数控机床加工，确保配合精度，是高压密封的基
础。
· 翼形螺母：采用数控加工，无退刀槽，强度更高，承压更好。
· 快速装卸：翼形螺母设计适配锤击或专用扳手，无需特殊工具即可快速上紧与拆卸。
5. 产品谱系齐全
· 可生产从 FIG100 到 FIG2002 的全系列由壬，涵盖螺纹、焊接、抗硫、变径、整体接头
等多种形式。
· 可配套提供由壬三通、四通、弯头、变径短节及高压直管等组合件，满足管汇一站式采购
需求。
6. 区域产业与成本优势
· 地处河北景县（橡塑管业与石油机械配件基地），供应链成熟，原材料采购与机加工配套
成本可控。
· 厂家直供，省去中间环节，在同等质量水平下具备价格竞争力，且交货周期相对灵活。
