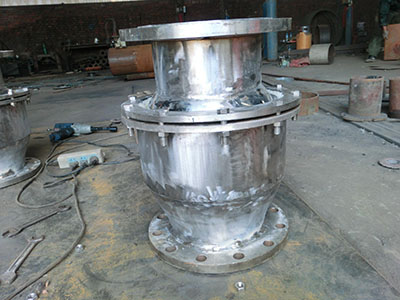

补偿器又称为伸缩器或伸缩节、 膨胀节, 主要用于补偿管道受温度变化而产生的热胀冷缩。如果温度变化时管道不能自由地膨胀或收缩,管道中将产生热应力。在管道设计中考虑这种应力, 否则它可能导致管道的破裂, 影响正常生产的进行。作为管道工程的一个重要组成部分,补偿器在保证管道长期正常运行方面发挥着重要的作用。
管道补偿器分为金属波纹补偿器、非金属补偿器、套筒补偿器、方形补偿器等几大类。金属波纹补偿器、非金属补偿器在使用中普遍。

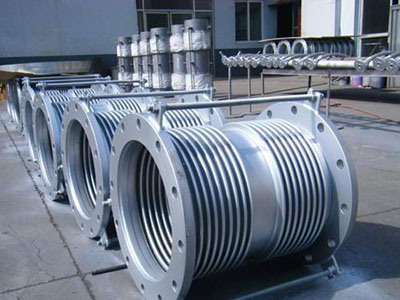

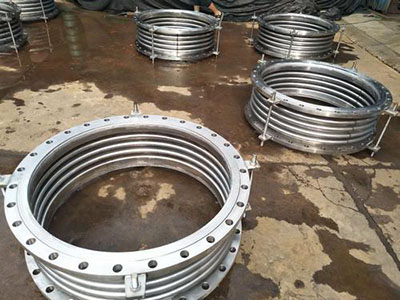

1.金属波纹补偿器由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。属于一种补偿元件。利用其工作主体波纹管的伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广。
2.非金属补偿器可以补偿管道轴向、横向、角向位移，具有无推力、简化支座设计、不腐蚀、不易高温、消声减振等特点，特别适用于热风管道及烟尘管道。
管道补偿器作用：
1.补偿吸收管道轴向、横向、角向热变形。
2. 波纹补偿器伸缩量，方便阀门管道的安装与拆卸。
3.吸收设备振动，减少设备振动对管道的影响。
4.吸收地震、地陷对管道的变形量。
